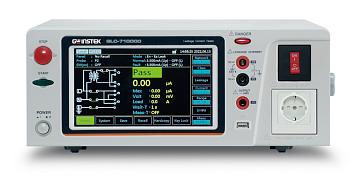

GLC-710000 измеритель токов утечки
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Главная
Каталог продукции Измерительные приборы и испытательное оборудование для энергетики Измерители безопасности электроустановок GLC-710000 измеритель токов утечки
Каталог продукции Измерительные приборы и испытательное оборудование для энергетики Измерители безопасности электроустановок GLC-710000 измеритель токов утечки
Назначение измерителя токов утечки GLC-710000:
Измеритель токов утечки GLC-710000 поддерживает тестирование широкого перечня изделий и устройств, начиная с обычного электрооборудования общего назначения и заканчивая узко специализированным медицинским электрооборудованием в соответствии с утвержденными стандартами.
Особенности измерителя токов утечки GLC-710000:
- многофункциональный измеритель токов утечки в медицинской технике и электрооборудовании общего назначения;
- гибкое формирование схемы измерений в зависимости от типа тестируемого устройства (ИУ);
- поддержка ИУ с номинальным током до 20 A (питание до ~240В/ 1Ф);
- измерительные терминалы: P1, P2, P3;
- меню измерения тока утечки: 9 режимов;
- выбор 12 типов измерительных схем для моделирования различных цепей сопротивления человеческого тела (в.ч. МЭК 60601-1:2020 версия 3.2);
- режим измерения тока утечки: DC, AC, AC+DC, AC Peak;
- максимальный измеряемый ток: до 50 мАс.к.з./ 75 мАпик;
- полоса частот (переключаемая): 15 Гц - 1 МГц / 0,1 Гц - 1 МГц;
- настройка времени измерения/ времени задержки (Meas/ Delay time);
- автоудержание максимального/ минимального значения;
- функция компарирования PASS/ FAIL (верхний/ нижний пределы);
- терминал «MD Ext +/-» для внешнего расширения возможностей конфигурации измерительной схемы;
- BNC терминал «MD OUT» для подключения осциллографа или вольтметра с целью контроля состояния ИУ (форма сигнала/ напряжение);
- внутренняя память на 30 наборов параметров (профили настройки), запись / вызов измерений (1000 результатов);
- экспорт/импорт параметров теста через USB, хранение данных измерений/ захват экрана на внешний USB-носитель;
- стандартные интерфейсы: RS-232C, USB (Host & Device), LAN, Signal I/O (ввод/вывод), опция- GPIB;
- автоматический и ручной выбор предела (AUTO, HOLD);
- встроенный таймер (системные часы – «год/ дата/ время»);
- стандартные команды и язык программирования (SCPI);
- сенсорный цветной TFT дисплей (диагональ 18 см)
Технические характеристики измерителя токов утечки GLC-710000:
| Параметр | Значение | ||||
| Постоянный ток* (DC) | |||||
| Пределы измерений | 50,00 мкА | 500,0 мкА | 5,000 мА | 50,00 мА | |
| Диапазон | 4 – 50 мкА | 40 -500 мкА | 0,4 – 5 мА | 4 - 50 мА | |
| Разрешение | 10 нА | 100 нА | 1 мкА | 10 мкА | |
| Погрешность измерения | ± 2,0 %*диапазона | ± (2 %*измерения + 6 е.м.р.) | ± (2 %* измерения + 6 е.м.р.) | ± (2 %* измерения + 6 е.м.р.) | |
| Переменный ток* (AC/ AC+DC) | |||||
| Пределы измерений | 50,00 мкА | 500,0 мкА | 5,000 мА | 50,00 мА | |
| Диапазон | 4 – 50 мкА | 40 -500 мкА | 0,4 – 5 мА | 4 - 50 мА | |
| Разрешение | 10 нА | 100 нА | 1 мкА | 10 мкА | |
| Частотный диапазон | 0,1 Гц…1 МГц | ||||
| Погрешность измерения | 0,1 Гц …15 Гц | ± 4,0 %*диапазона | ± (4%*измерения+10.м.р.) | ± (4%*измерения+10.м.р.) | ± (4%*измерения+10.м.р.) |
| 15 Гц…100 кГц | ± 2,0 %*Диапазона | ± (2 %*измерения+6 е.м.р.) | ± (2 %*измерения +6 е.м.р.) | ± (2 %*измерения +6 е.м.р.) | |
| 100 кГц…1 МГц | ± 2,0 %*Диапазона | ± (2 %*измерения+10 е.м.р.) | ± (2 %*измерения+10 е.м.р.) | ± (2 %*измерения+10 е.м.р.) | |
| Переменный ток* (AC Peak/пиковый) | |||||
| Пределы измерений | 750,0 мкА | 7,550 мА | 75,00 мА | ||
| Диапазон | 40 -750 мкА | 0,5 – 7,55 мА | 5 - 75 мА | ||
| Разрешение | 0,1 мкА | 1 мкА | 10 мкА | ||
| Частотный диапазон | 15 Гц…1 МГц | ||||
| Погрешность измерения | 15 Гц …10 кГц | ± 4,0 %* диапазона | ±2,5 %* диапазона | ±(2 %* измерения + 6 е.м.р.) | |
| 10 Гц…100 кГц | ± 5,0 %* диапазона | ±5,0 %* диапазона | ±5,0 %* диапазона | ||
| 100 кГц…1 МГц | ± 20 %* диапазона | ± 15 %* диапазона | ± 15 %* диапазона | ||
| Монитор ИУ (напряжение / ток) | |||||
| Предел измерений | напряжение «300 В» | ток «20 А» | |||
| Диапазон | 85 В …300 В | 0,5 А …20 А | |||
| Разрешение | 0,1 В | 0,1 А | |||
| Погрешность измерения | ± (5 %*измерения + 10 е.м.р.) | ± (2 %*измерения + 5 е.м.р.) | |||
| Электрические спецификации тестера | |||||
| Входное сопротивление (P1/ P2/ P3) | 1 МОм ± 1 %/ несимметричный вход (не относится к функции «вольтметр»), имитируемое R человеческого тела в цепи детектирования тока | ||||
| Входная ёмкость (между P1 и P2) | ≤150 пФ на f = 100 кГц (в схеме с изолированной цепью, включая соединительный кабель) | ||||
| Емкость заземления | ≤200 пФ (между P1/P2 и шасси) | ||||
| Время непрерывной работы | требуется остановка ≥15 минут (пауза в тесте) после максимальной длительности работы в течение 15 минут в режиме с полной нагрузкой | ||||
| Общие характеристики | |||||
| Дисплей | сенсорный, цветной ЖКИ (TFT, диагональ 18 см) | ||||
| Напряжение питания GLC | ~100 - 240 В (±10 %), 50/60 Гц, потребление P =50 ВА (максимум) | ||||
| Напряжение питания ИУ (EUT In/ EUT Out) | ~100 - 240 В (± 10 %), 45 - 66 Гц, ток нагрузки до 20А (задняя панель) / до 10 А (передняя панель) | ||||
| Интерфейс | RS-232C, USB (Host & Device), LAN, Signal I/O (ввод/вывод), опция - GPIB | ||||
| Габаритные размеры | 342 × 134 × 348 мм | ||||
| Масса | 7,5 кг | ||||
| * - при времени прогрева ≥ 0,5 ч | |||||
