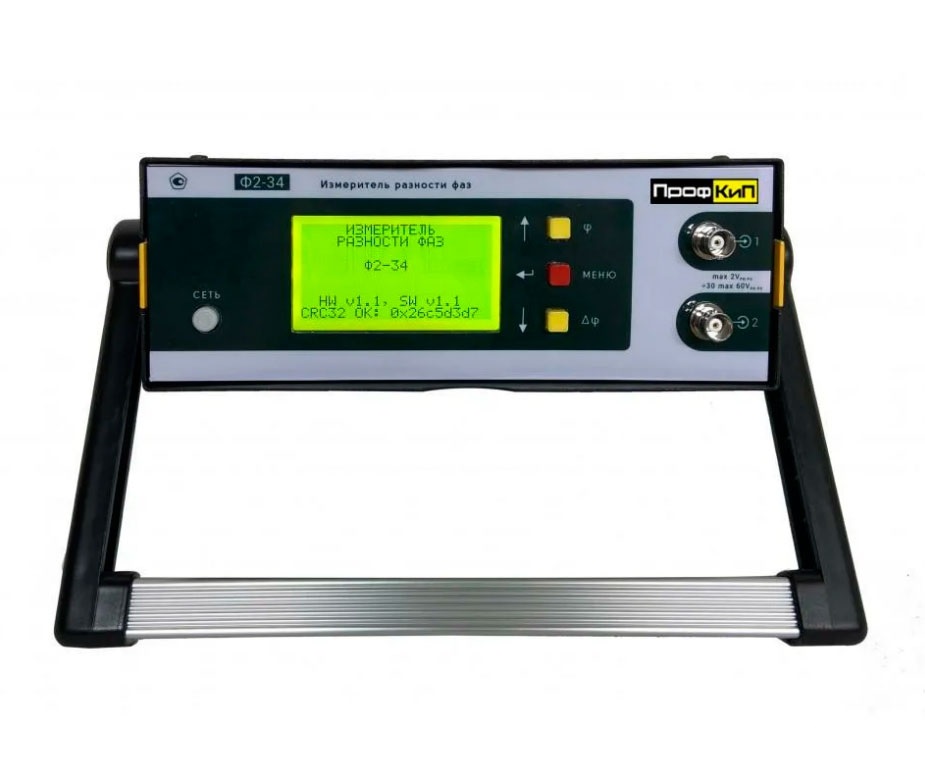

Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Прочие контрольно-измерительные приборы и лабораторное оборудование ПрофКиП Ф2-34 — измеритель разности фаз
Измеритель разности фаз ПрофКИП Ф2-34 создан для измерения разности фаз между двумя синхронными синусоидальными сигналами с цифровым отображением информации. Прибор может быть использован для снятия фазовых характеристик радиотехнических цепей, фильтров, усилителей, определения последовательного резонанса кварцевых фильтров и резонаторов и т.д. Прибор предназначен для работы в цеховых и лабораторных условиях при температуре окружающей среды от +5 до +45 °С и относительной влажности не более 95%. Приборы разработаны и выпускаются компанией ПрофКиП для замены устаревших моделей измерителей Ф2-1, Ф2-3, Ф2-4, Ф2-7, Ф2-13, Ф2-16, Ф2-28, Ф2-34 (г.Краснодар).
| Параметр | Значение |
| Метрологические и технические характеристики | |
| Диапазон измерений углов фазового сдвига сигналов, градус | от 0,1 до 359,99 |
| Пределы допускаемой основной абсолютной погрешности измерений углов фазового сдвига сигналов при равных уровнях входных напряжений непосредственно на входах 1 и 2 с частотой от 5 Гц до 5 МГц и действующим значением от 1 мВ до 5 мВ включительно, градус | ±(0,5/U+10-7·f) |
| Пределы допускаемой основной абсолютной погрешности измерений углов фазового сдвига сигналов при равных уровнях входных напряжений непосредственно на входах 1 и 2 с частотой от 5 Гц до 5 МГц и действующим значением свыше 5 мВ до 1 В, градус | ±(0,08+10-7·f) |
| Пределы допускаемой дополнительной абсолютной погрешности измерений углов фазового сдвига сигналов, вызванной перепадом от 0 до 60 дБ уровней входных напряжений непосредственно на входах 1 и 2, при частоте сигналов от 5 Гц до 500 кГц включительно, градус | ±0,025·А |
| Пределы допускаемой дополнительной абсолютной погрешности измерений углов фазового сдвига сигналов, вызванной перепадом от 0 до 60 дБ уровней входных напряжений непосредственно на входах 1 и 2, при частоте сигналов свыше 500 кГц до 2 МГц включительно, градус | ±0,05·А |
| Пределы допускаемой дополнительной абсолютной погрешности измерений углов фазового сдвига сигналов, вызванной перепадом от 0 до 60 дБ уровней входных напряжений непосредственно на входах 1 и 2, при частоте сигналов свыше 2 МГц до 5 МГц, градус | ±0,075·А |
| Диапазон входных напряжений непосредственно на входах 1 и 2 измерителя, В | от 0,001 до 1 |
| Диапазон входных напряжений со встроенным делителем 1:30, В | от 0,1 до 30 |
| Диапазон входных напряжений с внешним делителем 1:200, В | от 0,5 до 200 |
| Общие характеристики характеристики | |
| Параметры электрического питания Напряжение переменного тока, В Частота переменного тока, Гц |
от 200 до 240 от 47 до 63 |
| Максимальная потребляемая мощность, не более, В·А | 30 |
| Входное активное сопротивление измерителя, не менее, МОм | 1 |
| Габаритные размеры, мм, (ВхШхГ) не более | 90 х 270 х 390 |
| Масса, кг, не более | 4,8 |
| Условия эксплуатации | |
| Температура окружающей среды, °C | от +18 до +28 |
| Относительная влажность, не более, % | 80 |
| № | Наименование | Количество |
| 1 | Измеритель разности фаз ПрофКиП Ф2-34 ПРШН. 411155.001-2020 | 1 |
| 2 | Шнур питания ПРШН411155.001-2020 РЭ | 1 |
| 3 | Вставка плавкая | 2 |
| 4 | Методика поверки РТ-МП-7704-551-2020 | 1 |
| 5 | Руководство по эксплуатации ПРШН. 411155.001-2020 РЭ | 1 |
| 6 | Формуляр ПРШН. 411155.001-2020 ФО | 1 |
