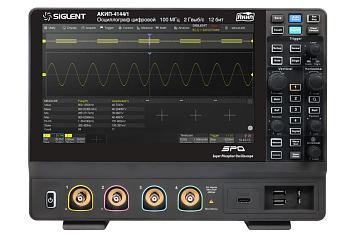

Осциллографы высокого разрешения серии АКИП-4144 в своей основе имеют 12-разрядные АЦП с частотой дискретизации 2 Гвыб/с и превосходные характеристики уровня шума. Они доступны в полосах пропускания 200 МГц, 100 МГц, имеют максимальную длина записи 100 Мвыб, 2 или 4 аналоговых канала + 16 цифровых каналов с возможностью анализа смешанных сигналов.
В серии АКИП-4144 используется технология Siglent SPO с максимальной скоростью захвата сигналов до 120 000 осциллограмм/с (нормальный режим, до 500 000 осциллограмм/с в последовательном режиме), 256-уровней градации интенсивности плюс режим отображения цветовой температуры. В серии используется инновационная цифровая система запуска с высокой чувствительностью и низким джиттером. Система запуска поддерживает несколько мощных режимов, включая запуск по последовательной шине. Инструменты, такие как запись истории сигнала, функции поиска и навигации, тест по маске, график Боде, анализ мощности позволяют захватывать, сохранять и анализировать расширенные записи осциллограмм. Впечатляющий набор измерительных и математических возможностей, опции для генератора сигналов произвольной формы с частотой 25 МГц, а также декодирование последовательных сигналов также являются особенностями АКИП-4144.
Большой емкостный сенсорный экран с диагональю 10,1 дюйма поддерживает мультитач-жесты, а удобный дизайн пользовательского интерфейса может значительно повысить эффективность работы. Он также поддерживает управление с помощью мыши и удаленное управление через Интернет.
Параметр | Значение | |||
АКИП-4144/1 | АКИП-4144/1А | АКИП-4144/2 | АКИП-4144/2А | |
Канал вертикального отклонения | ||||
Число каналов | 2 | 4 | 2 | 4 |
Полоса пропускания (-3 дБ, 50 Ом) | 100 МГц | 200 МГц | ||
Время нарастания (50 Ом) | ≤ 3,5 нс | ≤ 1,8 нс | ||
Ограничение ПП | 20 МГц | 20 МГц | ||
Коэффициент отклонения (Коткл.) | 500 мкВ/дел…1 В/дел – 50 Ом // 500 мкВ/дел…10 В/дел – 1 МОм | |||
Уровень собственных шумов (скз, 1 мВ/дел, 50 Ом) | не более 70 мкВ, в полной полосе пропускания | |||
Погрешность измерения постоянного напряжения при Uсм = 0 В | 500 мкВ/дел…4,95 мВ/дел: ±(0,015·8[дел]·Ко[мВ/дел]+1) 5 мВ/дел…10 В/дел: ±(0,005·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел Uсм – установленное значение напряжения смещения, мВ |
|||
Диапазон установки смещения | 50 Ом: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…100 мВ/дел: ± 8 В; 102 мВ/дел…1 В/дел: ± 10 В 1 МОм: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…100 мВ/дел: ± 8 В; 102 мВ/дел…1 В/дел: ± 80 В; 1,02 В/дел…10 В/дел: ± 400 В |
|||
Погрешность установки уровня постоянного смещения, мВ | ± (0,005x|Uсм|+0,005x|Uпр|+1), где Uсм – установленное значение напряжения смещения, мВ Uпр – конечное значение диапазона установки напряжения смещения, мВ |
|||
Входной импеданс | 1 МОм (± 2 %) / 17 пФ ± 2 пФ | |||
Максимальное входное напряжение | ≤ 400 Впик (DC+AС пик), DC…10 кГц | |||
Канал горизонтального отклонения | ||||
Коэффициент развертки (Кразв.) | 1 нс/дел…1000 с/дел Самописец (ROLL): 50 мс/дел…1000 с/дел |
|||
Погрешность частоты внутреннего опорного генератора | ±2,5·10-5 | |||
Погрешность измерения временных интервалов | ±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора Tизм – измеренный временной интервал, с Fд – частота дискретизации, Гц |
|||
Режимы работы | Основной, ZOOM окна, самописец (ROLL), X-Y | |||
Синхронизация | ||||
Источник синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал | |||
Режимы запуска развертки | Автоматический, ждущий, однократный | |||
Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN | |||
Предзапуск | 0…100% памяти | |||
Послезапуск | 0…10000 делений | |||
Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | |||
Чувствительность синхронизации | Внутренняя: 0,6 деления шкалы; Ext: 200 мВпик-пик (0…200 МГц) Ext/5: 1 Впик-пик (0…200 МГц) |
|||
Аналого-цифровое преобразование | ||||
Разрешение по вертикали | 12 бит (до 15 бит с шагом 0,5 бита при использовании математической функции увеличения разрешения (ERES) | |||
Частота дискретизации | 2 ГГц – активен один аналоговый канал 1 ГГц – активны два аналоговых канала 500 МГц – активны три или четыре аналоговых канала |
|||
Интерполяция | SinX/X, X | |||
Длина записи | 100 МБ/кан – активен один канал 50 МБ/кан – активны два канала 25 МБ/кан – активны три или четыре канала | |||
Скорость обновления экрана | 120.000 осц./с – нормальный режим | |||
Пиковый детектор | 2 нс | |||
Режимы работы | Выборка, пиковый детектор | |||
Курсорные измерения | ||||
Источник курсоров | КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА | |||
Функции | Ручное управление: время - X1, X2, (X1-X2), (1/ΔT); амплитуда - Y1, Y2, (Y1-Y2) Режим отслеживания: время - X1, X2, (X1-X2) | |||
Автоматические измерения | ||||
Источник измерений | КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ | |||
Диапазон измерений | Весь экран или ограниченно (определяется курсорами) | |||
Функции по вертикали | Макс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, СКО, Цикл СКО, СКЗ, Цикл СКЗ, Медиана, Цикл Медина, выбросы на вершине и в паузе | |||
Функции по горизонтали | Период, Частота, Время Макс, Время Мин, +Длительность, -Длительность, Время нарастания/спада, Длительность пакета положительная и отрицательная, +Коэф. Заполнения, -Коэф. Заполнения, Задержка, Джиттер | |||
Дополнительные | Площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов | |||
Измерение задержки | Фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение | |||
Статистика | Текущее значение, Макс, Мин, СКО, Гистограмма, Тренд, Отслеживание До 1024 отсчетов |
|||
Математика | ||||
Математические каналы | F1, F2, F3, F4 | |||
Источник математики | КАН1 … КАН4, F1 … F4, Z1 … Z4 | |||
Функции | +, -, х; /; d/dt, ∫dt, √, ex, 10x, ln, lg, ERES, усреднение, редактор формул БПФ – частотный анализ при длине памяти 2 МБ |
|||
АЧХ анализ | ||||
Измерительный канал | Любой из аналоговых каналов | |||
Поддерживаемый источник сигнала | SAG1021I – аппаратная опция генератора сигналов Генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3409Е, АКИП-3418, АКИП-3422 |
|||
Тип развертки | Прямая, многоуровневая | |||
Диапазон частот | 10 Гц … 120 МГц (линейный или логарифмический режим) | |||
Виды измерений | Верхняя частота среза, Нижняя частота среза, Полоса пропускания, Запас по усилению, Фаза | |||
Дополнительные возможности | ||||
Режим HISTORY | Сохранение с временными метками последних 80.000 осциллограмм | |||
Измерение мощности (опция) | Качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность | |||
Автоустановка | В/дел, с/дел, параметры синхросигнала | |||
Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц | |||
Декодирование | ||||
Формат данных | I2C, SPI, UART/RS232, CAN, LIN, CAN FD, FlexRay | |||
Логический анализатор (опция) | ||||
Число каналов | 16 | |||
Частота дискретизации | 1 ГГц максимум | |||
Длительность импульса | от 3,3 нс | |||
Длина памяти | до 10 МБ/канал | |||
Синхронизация | по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN, CAN FD, FlexRay | |||
Порог срабатывания | TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский | |||
Генератор функциональный (опция) | ||||
Внешний модуль | SAG1021I | |||
Число каналов | 1 | |||
Формы сигналов | Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) | |||
Частотный диапазон | 1 мкГц…25 МГц (Синус) 1 мкГц…10 МГц (Прямоугольник, импульс) 1 мкГц…300 кГц (Пила) 1 мкГц…5 МГц (сигналы произвольной формы) Шум, полоса частот > 25 МГц |
|||
Разрешение | 1 мкГц | |||
Погрешность установки | ±5*10-5 | |||
Частота дискретизации | 125 МГц | |||
Длина памяти | 16000 точек для произвольной формы | |||
Разрядность ЦАП | 14 бит | |||
Выходной уровень | 3 Впик-пик (50 Ом); 6 Впик-пик (1 МОм) | |||
Постоянное смещение | ± 1,5 В (50 Ом); ± 3 В (1 МОм) | |||
Ограничение уровня | где Voffset – установленно значение постоянного смещения Vmax – максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала |
|||
Скважность | 1 % ~ 99 % (для прямоугольника и импульса) | |||
Симметрия | 0 % ~ 100 % (для пилы) | |||
Общие данные | ||||
ЖК-дисплей | Цветной (TFT) емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений | |||
Входы выходы | Передняя панель: USB 2.0 Host (x2), Выход калибратора 1 кГц, 3 В меандр, SBUS (MSO пробник) Задняя панель: USB 2.0 Host, USB 2.0 Device, LAN 10/100MbaseT (RJ45), External Trigger: ВНЕШ: ≤1,5 Вскз,ВНЕШ/5: ≤ 7,5 Вскз Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL) |
|||
Напряжение питания | 100…240 В (50/ 60 Гц), 120 Вт максимум (4 Вт в режиме ожидания) | |||
Условия эксплуатации | 0...+50 °С, влажность не более 90% без образования конденсата | |||
Габаритные размеры | 317,2 х 149 х 236 мм | |||
Масса | Нетто: 4,1 кг; Брутто: 5,6 кг |
Примечание: при сохранении данных в режиме удаленного управления по интерфейсу LAN/Ethernet доступна выгрузка 25 МБ записанных отсчетов. Весь объем собранных данных (максимально до 200 МБ) может быть перенесен на другое внешнее устройство при помощи USB-flash носителя.
№ | Наименование | Количество |
1 | Цифровой осциллограф высокого разрешения АКИП-4144/2 | 1 |
(Поставляется за отдельную плату)
№ | Наименование |
1 | SDS1000XHD-FG Программная опция генератора сигналов (ФГ + СПФ), 25 МГц. Для работы необходим модуль SAG1021I |
2 | SAG1021I Аппаратная опция. Внешний модуль генератора сигналов. Для работы необходима установка программной опции SDS1000XHD-FG. Номинальное напряжение изоляции ± 42 Впик |
3 | SDS1000XHD-16LA Программная опция логического анализатора, 16 каналов. Для работы опции логического анализатора необходим логический пробник SLA1016 |
4 | SLA1016 Аппаратная опция, 16-канальный логический пробник. Для работы пробника необходима установка программной опции SDS800XHD-16LA |
5 | SDS1000XHD-PA Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ) |
6 | DF2001A Внешний компенсационный модуль для устранения временного сдвига между пробниками, измеряющими напряжение и ток. Рекомендуется для совместного использования с опцией SDS800XHD-PA |
