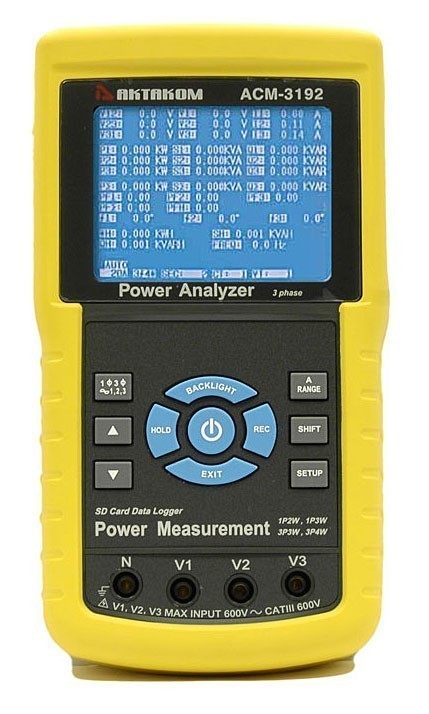

АСМ-3192 — анализатор мощности

Назначение анализатора мощности АСМ-3192:

АСМ-3192 предназначен для работы в однофазных и трехфазных сетях. Причем при работе в однофазных сетях АСМ-3192 может проводить анализ, как для двух, так и трехпроводных линиях, а при работе с трехфазными сетями трех и четырехпроводных линиях.

Описание анализатора мощности АСМ-3192:

В анализаторе мощности АСМ-3192 есть одно отличие, которое выгодно выделяет его среди остальных приборов аналогичного класса, присутствующих на рынке измерительной техники. АСМ-3192 могут записывать измеренные данные на SD-карту в реальном масштабе времени в формате Excel без применения какого-либо специального программного обеспечения.

В качестве элемента памяти может применяться SD карта объемом от 1 до 16 Гб, но для "перестраховки" рекомендуется использовать SD карты до 4 Гб (в комплекте поставки уже имеется SD-карта на 2 Гб).

Для удобства последующего анализа задаются полная дата (число, месяц, год) и время (час, минута, секунда). Пользователь может установить и интервал автоматического опроса от 2 до 7200 сек. Внешний вид представления данных в табличной форме (одна из страниц) в формате .xls.

Для большей наглядности средствами MS Excel можно представить полученную информацию в графическом виде.

Особенности анализатора мощности АСМ-3192:

• Анализ сетей конфигураций: 3ф4п, 3ф3п, 1ф3п, 1ф2п;
• Измерение истинных среднеквадратических значений – True RMS;
• ЖК дисплей 81,4*61 мм с разрешением 320*240;
• Способ установки диапазона: напряжение (автоматический), ток (автоматический, ручной);
• Диапазон частот: 40 Гц…1 кГц;
• Интерфейс RS232C/USB;
• Удержание данных;
• Сохранение измеренных данных на SD-карту в формате Excel в режиме реального времени без использования специального программного обеспечения;
• Регулируемая скорость сэмплирования 2...7200 с;
• Диаметр охвата клещей: 50 мм.

• Технические характеристики анализатора мощности АСМ-3192:

  Диапазоны	Разрешение	Точность
  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  Переменное напряжение (TRUE RMS)
  10,0 В…600,0 В фаза-нейтраль	0,1 В	±(0,5% + 0,5 В)
  10,0 В…600,0 В фаза-фаза
  Переменный ток (TRUE RMS)
  20 А	0,001 А (±(0,5% + 0,1 А)
  		0,001 А (≥10 А)
  200 А	0,01 А (±(0,5% + 0,5 А)
  		0,1 А (≥100 А)
  1200 А	0,1 А (±(0,5% + 5 А)
  		1 А (≥1000 А)
  Коэффициент мощности (PF)
  0,00…1,00	0,01	±0,04
  Фазовый угол (Φ)
  -180°…180°	0,1°	±1° *ACOS(PF)
  Частота
  45…65 Гц	0,1 Гц	0,1 Гц
  Активная мощность
  0,000…9,999 кВт	0,001 кВт	±(1% + 0,008 кВт)
  10,00…99,99 кВт	0,01 кВт	±(1% + 0,08 кВт)
  100,0…999,9 кВт	0,1 кВт	±(1% + 0,8 кВт)
  1,000…9,999 МВт	0,1 кВт	±(1% + 0,008 МВт)
  Полная мощность
  0,000…9,999 кВА	0,001 кВА	±(1% + 0,008 кВА)
  10,00…99,99 кВА	0,01 кВА	±(1% + 0,08 кВА)
  100,0…999,9 кВА	0,1 кВА	±(1% + 0,8 кВА)
  1,000…9,999 МВА	0,1 кВА	±(1% + 0,008 МВА)
  Реактивная мощность
  0,000…9,999 кВАр	0,001 кВАр	±(1% + 0,008 кВАр)
  10,00…99,99 кВАр	0,01 кВАр	±(1% + 0,08 кВАр)
  100,0…999,9 кВАр	0,1 кВАр	±(1% + 0,8 кВАр)
  1,000…9,999 МВАр	0,1 кВАр	±(1% + 0,008 МВАр)
  Активная энергия (WH)
  0,000…9,999 кВт•ч	0,001 кВт•ч	±(1% + 0,008 кВт•ч)
  10,00…99,99 кВт•ч	0,01 кВт•ч	±(1% + 0,08 кВт•ч)
  100,0…999,9 кВт•ч	0,1 кВт•ч	±(1% + 0,8 кВт•ч)
  1,000…9,999 МВт•ч	0,1 кВт•ч	±(1% + 0,008 МВт•ч)
  Полная энергия (SH)
  0,000…9,999 кВА•ч	0,001 кВА•ч	±(1% + 0,008 кВА•ч)
  10,00…99,99 кВА•ч	0,01 кВА•ч	±(1% + 0,08 кВА•ч)
  100,0…999,9 кВА•ч	0,1 кВА•ч	±(1% + 0,8 кВА•ч)
  1,000…9,999 МВА•ч	0,1 кВА•ч	±(1% + 0,008 МВА•ч)
  Реактивная энергия (QH)
  0,000…9,999 кВАр•ч	0,001 кВАр•ч	±(1% + 0,008 кВАр•ч)
  10,00…99,99 кВАр•ч	0,01 кВАр•ч	±(1% + 0,08 кВАр•ч)
  100,0…999,9 кВАр•ч	0,1 кВАр•ч	±(1% + 0,8 кВАр•ч)
  1,000…9,999 МВАр•ч	0,1 кВАр•ч	±(1% + 0,008 МВАр•ч)
  ОБЩИЕ ХАРАКТЕРИСТИКИ
  Анализ сетей конфигураций	3ф4п, 3ф3п, 1ф3п, 1ф2п
  Измерение истинных среднеквадратических значений – True RMS	Есть
  Дисплей	ЖК 81,4*61 мм с разрешением 320*240
  Способ установки диапазона	Напряжение (автоматический), ток (автоматический, ручной)
  Диапазон частот	40 Гц…1 кГц
  Интерфейс	RS232C/USB
  Удержание данных	Есть
  Сохранение измеренных данных	На SD-карту в формате Excel в режиме реального времени без!!! использования специального программного обеспечения
  Регулируемая скорость сэмплирования	2...7200 с
  Диаметр охвата клещей	50 мм
  Питание	8 батарей АА; сетевой адаптер 9 В
  Габаритные размеры	(прибор) 225х125х64 мм (клещи) 210х64х33 мм
  Масса	(прибор) 1,05 кг (клещи) 0,52 кг

Комплект поставки АСМ-3192
