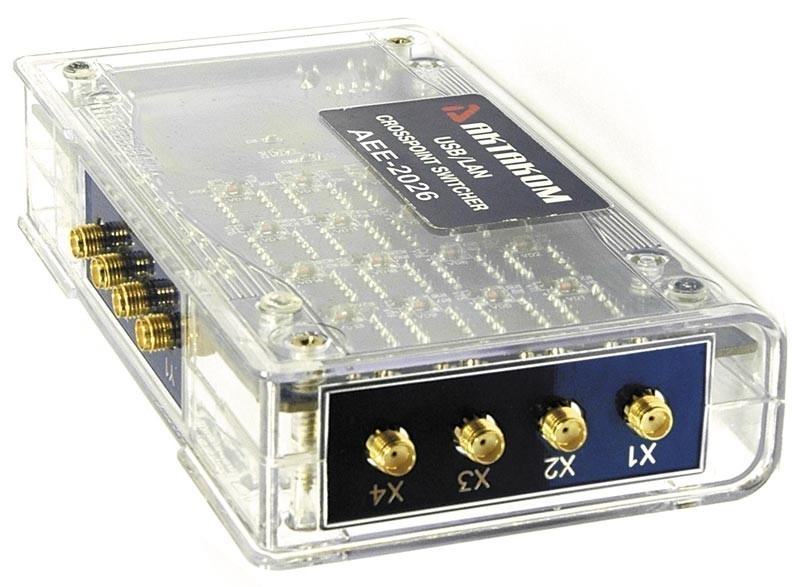

АЕЕ-2026 — четырехканальный usb матричный коммутатор

Прибор AEE-2026 является матричным коммутатором сигналов с электронным управлением. Выполнен в виде приставки к компьютеру (ПК). Управление коммутацией осуществляется программно от компьютера через интерфейс USB или дистанционно через сетевой интерфейс 10/100BASE-T (LAN).

Комплект предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.

Состав комплекта

• динамическая библиотека (DLL) Windows, содержащая все функции, необходимые для работы с прибором;
• заголовочный файл библиотеки на языке Си;
• соответствующее библиотеке функциональное дерево NI LabWindows/CVI;
• соответствующая библиотеке палитра функции NI LabVIEW;
• файл справки с описанием всех функций библиотеки;
• пример графического приложения для среды Borland C++ Builder (все необходимые исходные файлы проекта);
• библиотека импорта для среды Microsoft Visual C++;
• пример приложения для среды NI LabWindows/CVI (все необходимые исходные файлы проекта);
• пример приложения для среды NI LabVIEW (все необходимые исходные файлы проекта);
• откомпилированный рабочий пример графического приложения, работающий совместно с редактором цифрограмм AKTAKOM APP-3501.

Примечание: Бесплатная базовая версия SDK не включает в себя примеры программирования.

• Технические характеристики коммутатора АЕЕ-2026

  Параметр	Значение
  Количество входных портов	1…7 (выбирается пользователем)
  Количество выходных портов	1…7 (выбирается пользователем)
  Позволяет коммутировать разъем X1 на любой из разъемов Y
  Можно коммутировать разъемы Y в любой комбинации
  Вид и максимальное значение напряжения коммутируемой цепи	постоянное, переменное (пик-пик) – 10 мВ…100 В
  Максимальный ток коммутируемой цепи	0,5 А
  Максимальная частота коммутируемого сигнала	100 МГц
  Интерфейс	USB 1.1 (12 Мбит/с), Ethernet 10/100BASE-T
  Питание	5,5 В / 220 В с сетевым адаптером
  Габаритные размеры	150х85х35 мм
  Масса	0,20 кг
