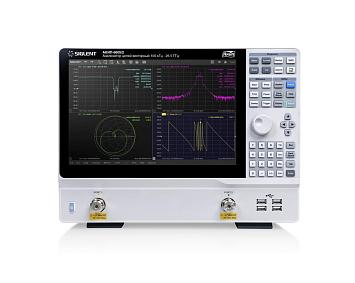

АКИП-6605/1 анализатор цепей векторный
Артикул: ep-4512-28397
Гарантия: 36 мес.
Госреестр РФ: 91449-24
Межповерочный интервал: 12 мес.
Бренд: АКИП
Гарантия: 36 мес.
Госреестр РФ: 91449-24
Межповерочный интервал: 12 мес.
Бренд: АКИП
Параметр | Значение | |||||||
Ключевые спецификации | ||||||||
Количество портов | АКИП-6605/1 АКИП-6605/2 |
2 2 |
||||||
Диапазон рабочих частот, Гц | АКИП-6605/1 АКИП-6605/2 |
от 100,0·103 до 13,5·109 от 100,0·103 до 26,5·109 |
||||||
Разрешение, Гц | ||||||||
Диапазон полос пропускания фильтров промежуточной частоты (ПЧ), Гц | от 10 до 3·106 | |||||||
Пределы допускаемой относительной погрешности частоты опорного генератора | стандартное исполнение опция SNA5000-HPR |
±1·10-6 ±1·10-7 |
||||||
Динамический диапазон при полосе пропускания 10 Гц, в диапазоне частот, дБ, не менее | от 100 кГц до 10 МГц включ. св. 10 МГц до 3 ГГц включ. св. 3 до 9 ГГц включ. св. 9,0 до 13,5 ГГц включ. св. 13,5 до 20,0 ГГц включ. св. 20,0 до 26,5 ГГц включ. |
115 125 125 118 115 110 |
||||||
Диапазон установки уровня выходной мощности (Ps), дБм | от -55 до +10 | |||||||
Дискретность установки мощности генератора, дБ | 0,05 | |||||||
Пределы допускаемой абсолютной погрешности установки уровня мощности генератора 0 дБм, дБм | от 100 кГц до 10 МГц включ. св. 10 МГц до 20 ГГц включ. св. 20,0 до 26,5 ГГц включ. |
±2,5 ±1,5 ±2,0 |
||||||
Диапазон установки уровня выходной мощности генератора в диапазонах частот, дБм | от 100 кГц до 9 ГГц включ. св. 9 до 20 ГГц включ. св. 20,0 до 26,5 ГГц включ. |
от -55 до 10 от -55 до 5 от -55 до 0 |
||||||
Максимальная входная мощность генератора, дБм | +10 | |||||||
Нелинейность амплитудной характеристики генератора, дБ | 0,5 | |||||||
Абсолютная погрешность измерения уровня входной мощности, дБ | в режиме векторного анализатора цепей от 100 кГц до 10 МГц включ. св. 10 МГц до 20 ГГц включ. св. 20,0 до 26,5 ГГц включ. в режиме анализатора спектра (опция) от 100 кГц до 10 МГц включ. св. 10 МГц до 20 ГГц включ. св. 20,0 до 26,5 ГГц включ. |
±2,5 ±1,5 ±2,0 ±2,5 ±1,5 ±2,0 |
||||||
Нелинейность приемного тракта при измерении уровня входной мощности, дБ | 0,5 | |||||||
Уровень собственного шума приемников, нормализованный к полосе 10 Гц, в диапазоне частот (Nf), дБ, не более | св. 100 кГц до 10 МГц включ. св. 10 МГц до 3 ГГц включ. св. 3 до 20 ГГц включ. св. 20,0 до 26,5 ГГц включ. |
-115 -120 -125 -120 |
||||||
Среднеквадратическое отклонение значения шумов измерительного тракта при измерении модуля/фазы коэффициентов передачи и отражения, в диапазоне частот, дБ/градус, не более | от 100 кГц до 10 МГц включ. (полоса ПЧ 1 кГц) св. 10,0 до 13,5 МГц включ. (полоса ПЧ 10 кГц) св. 13,5 до 26,5 ГГц включ. (полоса ПЧ 10 кГц) |
Модуль | Фаза | |||||
0,009 0,009 0,015 |
0,05 0,05 0,09 |
|||||||
Точка компрессии по уровню мощности на измерительных портах (Lc) +10 дБм, дБ не менее | от 100 кГц до 9 ГГц включ. св. 9 до 20 ГГц включ. св. 20,0 до 26,5 ГГц включ. |
±0,1024 ±0,143 ±0,133 |
||||||
Параметр | Значение | |||||||
Нескорректированные характеристики анализаторов (без использования калибровочных наборов) | ||||||||
от 100 кГц до 9 ГГц включ. | св.9 до 20 ГГц включ. | св. 20,0 до 26,5 ГГц включ. | ||||||
Направленность (Ed), дБ не более | -20 | -16 | -13 | |||||
Согласование источника (Es), дБ не более | -20 | -16 | -13 | |||||
Согласование нагрузки (El), дБ не более | -8 | -7 | -7 | |||||
Неравномерность коэффициента передачи (Et), дБ не более | ±1,4 | ±1,4 | ±1,0 | |||||
Неравномерность коэффициента отражения (Er), дБ не более | ±1,4 | ±1,4 | ±1,0 | |||||
Корректированные характеристики анализаторов (с использованием калибровочных наборов), полоса пропускания 10 Гц, без применения усреднения | ||||||||
от 100 кГц до 9 ГГц включ. | св.9 до 20 ГГц включ. | св. 20,0 до 26,5 ГГц включ. | ||||||
Направленность (Ed), дБ не более | -40 | -36 | -35 | |||||
Согласование источника (Es), дБ не более | -35 | -29 | -27 | |||||
Согласование нагрузки (El), дБ не более | -39 | -36 | -33 | |||||
Неравномерность коэффициента передачи (Et), дБ не более | ±0,004 | ±0,003 | ±0,010 | |||||
Неравномерность коэффициента отражения (Er), дБ не более | ±0,06 | ±0,09 | ±0,50 | |||||
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения ΔS11 (полоса пропускания 10 Гц, без применения усреднения), дБ | ||||||||
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения Δφ (полоса пропускания 10 Гц, без применения усреднения), градус | ||||||||
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи ΔS21 (полоса пропускания 10 Гц, без применения усреднения), дБ | ||||||||
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи (полоса пропускания 10 Гц, без применения усреднения), градус | ||||||||
Температурная стабильность, (дБ/°С) / (°/°C) - в диапазоне частот от 100,0 кГц до 13,5 ГГц - в диапазоне частот св. 13,5 до 26,5 ГГц |
Амплитуда | Фаза | ||||||
±0,01 ±0,05 |
±0,1 ±0,9 |
|||||||
Примечание: дБм – уровень мощности в дБ относительно 1 мВт | ||||||||
Масса, кг, не более | 5,5 | |||||||
Тип разъемов портов | 3,5 мм; NMD (m) | |||||||
Габаритные размеры, мм (ШхВхГ) | 378х284х126 | |||||||
Напряжение сети питания, В - при частоте 50/60 Гц - при частоте 400 Гц |
от 100 до 240 от 100 до 120 |
|||||||
Потребляемая мощность, Вт, не более | 50 | |||||||
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +20 до +26 80 |
|||||||
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от 0 до +40 85 |
№ | Наименование | Количество |
1 | Анализатор цепей векторный АКИП-6605/1 | 1 |
2 | Кабель питания | 1 |
3 | Кабель USB | 1 |
4 | Защитная крышка для экрана | 1 |
5 | Руководство по эксплуатации (CD-диск) | 1 |
