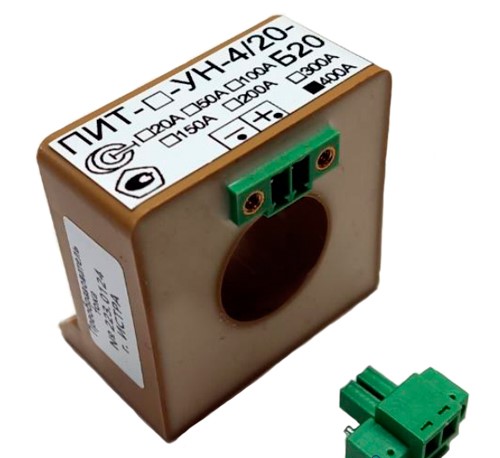

Каталог продукции Инновационные устройства контроля, защиты и управления. Микропроцессорные релейные устройства Преобразователи измерительные ПИТ-_-УН-4/20-Б20 преобразователь измерительный постоянного и переменного тока
Преобразователи силы тока измерительные ПИТ-У предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода:
Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок. Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.
Преобразователи ПИТ-У предназначены для работы в составе измерительных и управляющих систем.
Измерительные преобразователи ПИТ-_-УН-4/20-Б20 выпускаются с разным диапазоном измеряемых токов:
По требованию заказчика возможно:
| Параметр | Значение | ||||||
| ПИТ-20-УН-4/20-Б20 | ПИТ-50-УН-4/20-Б20 | ПИТ-100-УН-4/20-Б20 | ПИТ-150-УН-4/20-Б20 | ПИТ-200-УН-4/20-Б20 | ПИТ-300-УН-4/20-Б20 | ПИТ-400-УН-4/20-Б20 | |
| Диапазон измеряемых токов, А | 0...20 | 0...50 | 0...100 | 0...150 | 0...200 | 0...300 | 400 |
| Напряжение питания, В * | от 10 до 36 | ||||||
| Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/ 1 мин, В | 6000 | ||||||
| Предел допускаемой основной приведенной погрешности преобразования силы тока, %, не более | ±3,0 | ||||||
| Предел допускаемой дополнительной приведенной погрешности преобразования силы тока в рабочем диапазоне температур для температурной группы, %, не более: группа А группа В группа С |
± 1,5 ± 2,0 ± 2,5 |
||||||
| Диаметр отверстия подтоковую шину, мм | 20 | ||||||
| Габаритные размеры, не более, мм | 44х44х34 | ||||||
| Масса, не более, г | 200 | ||||||
| Нормальные условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа (мм.рт.ст.) |
20±5 30-80 86-106 (650 - 800) |
||||||
| Рабочие условия применения: - температура окружающего воздуха, °C: температурная группа А температурная группа В температурная группа С - относительная влажность воздуха, % - атмосферное давление, кПа (мм.рт.ст.) |
от 0 до +70 от -10 до +70 от -40 до +70 90 % при + 25 °C 86-106 (650-800) |
||||||
Примечание:
* по согласованию с разработчиком, допускается питание преобразователей отоднополярного источника.
| № | Наименование | Количество |
| 1 | Преобразователь измерительный постоянного и переменного тока ПИТ-_-УН-4/20-Б20 в выбранном исполнении | 1 |
| 2 | Паспорт | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Упаковочная тара | 1 |
| Артикул: | Наименование: | Цена: | ||
| 1. | ep-4778-29072 |  | ПИТ-400-УН-4/20-Б20 преобразователь измерительный постоянного и переменного тока | 30 960 Р |
| 2. | ep-4778-29070 |  | ПИТ-300-УН-4/20-Б20 преобразователь измерительный постоянного и переменного тока | 30 960 Р |
| 3. | ep-4778-29068 |  | ПИТ-200-УН-4/20-Б20 преобразователь измерительный постоянного и переменного тока | 30 960 Р |
| 4. | ep-4778-29066 |  | ПИТ-150-УН-4/20-Б20 преобразователь измерительный постоянного и переменного тока | 30 960 Р |
| 5. | ep-4778-29064 |  | ПИТ-100-УН-4/20-Б20 преобразователь измерительный постоянного и переменного тока Код товара: 76025 | 30 960 Р |
| 6. | ep-4778-29062 |  | ПИТ-50-УН-4/20-Б20 преобразователь измерительный постоянного и переменного тока | 30 120 Р |
| 7. | ep-4778-29060 |  | ПИТ-20-УН-4/20-Б20 преобразователь измерительный постоянного и переменного тока | 30 120 Р |
